柯尼卡美能达复印机C754e转印带是一个配件,配件编码：A2X0R70100。复印机的每个耗材、配件都会有一定的寿命，转印带也不例外，当耗材、配件寿命到期时，机器则会显示相应的代码提示，如果液晶显示屏上显示请快更换转印带，则表示转印带单元寿命即将耗尽。此时，只需要把转印带更换掉，复印机就可以正常使用了。

柯尼卡美能达C754e转印带组件参数

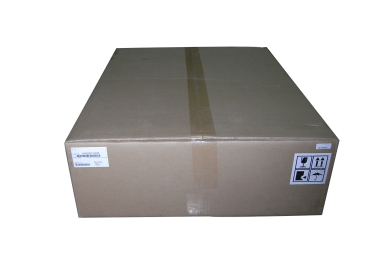

柯尼卡美能达C754e转印带组件图片

转印带更换步骤

1. 打开上部右门.

2. 拆下螺钉[1] 和上部右门止动器.

柯尼卡美能达C754e转印带更换步骤1

3. 拧松带肩螺钉[1], 然后向主机后方滑动图像转印入口导向止动器[2].

柯尼卡美能达C754e转印带更换步骤2

4. 向主机后方滑动图像转印入口导轨[1], 然后将其拆下.

注

? 拆下转印带单元时, 请确保拆下图像转印入口导轨. 试图拆下带图像转印入口导轨

的转印带单元, 可能会造成转印带表面损坏.

柯尼卡美能达C754e转印带更换步骤3

5. 拆下2 个螺钉[1], 然后向主机右方拉2 个转印带锁[2] 松开转印带.

注

? 最大限度得拉动转印带锁(转印带完全松开的位置),以松开转印带. 安装转印带单元

时, 还请确保打印带锁处于完全解锁位置.

柯尼卡美能达C754e转印带更换步骤4

6. 将导轨[1] 安装在主机上, 然后用带肩螺钉[2] 固定.? 确保将导轨上的突起( 两处) 插入主机上的定位销孔[3]( 两处) 中.

柯尼卡美能达C754e转印带更换步骤5

7. 抓住转印带单元的部件[1], 然后将其滑出直至触碰到导轨的止动器[2].

柯尼卡美能达C754e转印带更换步骤6

8. 如图所示, 改变握持转印带单元[1] 的方式, 然后将其拆下.

注

? 请勿触碰转印带单元的表面.

? 用诸如防晒布等物品覆盖转印带单元, 使其表面避免灰尘或异物侵扰

? 拆卸/ 重装转印带单元时, 请确保触点[1] 不碰到转印带单元锁的螺钉

柯尼卡美能达C754e转印带更换步骤7

柯尼卡美能达C754e转印带更换步骤8

9. 若要重新安装, 请按照与拆卸相反的顺序执行.

柯尼卡美能达C754e转印带更换步骤9

若要重新安装, 请按照与拆卸相反的顺序执行
